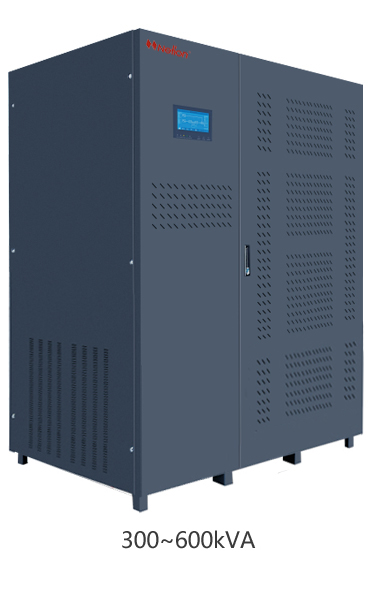

CP系列工频在线式UPS 10~500kVA

       逆变器采用双DSP、MCU和DDC实时处理的全数字矢量控制技术,精确掌控机器各项参数并对其进行全面的控制。

基本特点

双变换真在线式设计,采用数字化技术UPS具有完善的保护功能和高可靠性;

    1、逆变器采用双DSP、MCU和DDC实时处理的全数字矢量控制技术,精确掌控机器各项参数并对其进行全面的控制。

    2、先进的IGBT高频脉宽调制技术(PWM)相结合,降低系统噪音及电力损失,确保客户能在各种工作负荷状态下获得高品质电压输出及最高的效益。

    3、双转换,纯在线式正弦波输出,无论在市电模式或者电池模式,均可输出低失真度的纯净正弦波电源,为用户的负载设备提供最佳的电源保障。

    4、输出带隔离变压器,保证负载和公用电网全隔离。装有隔离变压器的机器,负载中不会出现直流成份,能有效的保护计算机,网络和通讯设备的开关电源不为直流电流损坏,同时,对于非线性负载,也可表现出优良的动态性能,提高了机器的带载能力,且负载兼容性好。

  5、自动频率/相位同步功能,避免输入跳频对设备的影响。

  6、完善的保护功能,具有交流输入过压、欠压保护,输出过压欠压保护,输出过载短路保护,电池欠压预警保护,机内过温保护,从而极大的保证了系统运行的稳定性和可靠性。

    7、使用大功率IGBT器件使逆变器具有很强过载能力及抗冲击能力,同时增强了对电网的适应能力。

    8、智能调速风扇,低噪节能

    9、LCD中英文液晶操作界面,管理更方便。


灵活的并机技术适用于不同负载的系统单机、1+1并机、N+1并机运行;

  使并机中的各台UPS处于相对独立的工作状态,智能、快速、准确地将并机系统中的各台UPS同步跟踪调到最佳(相位差<0.50),动态实施地调节负载的有功和无功,实现精密的负载均分,并在UPS的逆变器发生故障时,将有故障的UPS自动准确、可靠地从并机系统中脱机,确保并机系统持续向负载提供高质量的交流电力电源,并机系统UPS的环流几乎为零,电流不均衡度小于2%。

  多机并机系统:允许用户在关键应用处实现多达八台UPS的并联运行,先进的监控和高度DSP数字化控制技术使并机系统和单机一样简单,所有UPS都是对等的,不存在主从关系,是真正的平等。如果你购买了一台此类UPS单机,在需要扩容或提高可靠度时,可以轻松地扩展为“1+1”双机并联,也可继续扩展到N+X多机冗余系统。

并机可共用电池组

  大大方便用户使用,并为用户节约了成本。

智能化电池管理模式

  采用智能电池充放电模式和管理模式,能有效提高电池使用寿命,选配相应组件可以准确地计算出电池放电时间,方便用户管理。

系统经过严格的短路测试及2KV高压绝缘测试;


全数字控制技术,使整机控制精确、快速、可靠、稳定;

        可选十二脉冲或加有源滤波器使输入功率因数有效校正,抑制UPS对电网造成污染

        强大的智能监控功能,可提供RS232,RS485,干接点及并机接口。

  UPS供电环境监控系统,以国际领先的技术水平,开发了智能单机及网络一体化实时监控管理软件,为用户提供了专业、完善、实用、安全可靠的电源监控方案,使智能网络快速、可靠地管理UPS系统。UPS集中监控管理软件可在全球范围内对UPS实施监控,融合了UPS设备与电脑间的点对点,点对多、多对点、多对多的全功能网络拓朴结构,形成了庞大的智能UPS电源网络监控管理系统。


实时监控软件特点:

  1、面向单用户的实时监控;

  2、面向大规模广域网集中管理的实时监控。


灵活的组网方案

提供RS232、RS485、干接点、SNMP卡、Modem等多种通信接口,满足TCP/IP协议,适应LAN、WAN和INTERNET网络监控。

  1、RS232串行通信接口一对一连接,通过通讯电缆直接与电脑的RS232通信口连接,实现了电脑与UPS设备间近距离(<100m) 的数据双向交换、远程监控、智能化管理。

  2、RS485采用先进的平衡电路改进接口RS485串行通信标准,双工通讯方式,一对一联接。需要专用RS485/RS232接口转换器,连接到电脑的RS232的通信接口上,通过一根电缆与电脑连接起来,支持较高速度和距离(<1200mm) 的数据传输。

  3、SNMP网卡采用世界流行的以太网技术,先进的TCP/IP网络协议,双工通讯方式,多对多连接。UPS内置或外置专用的SNMP网卡与电脑配置的网卡对接,实现<100m的智能监控;也可接到局域网中,实现多台电脑对一台(或多台)UPS实施网络化监控。

  4、UPS内置Modem可电话拨号通过电话线向当地市话网,呼叫座机、手机,提示UPS异常状态:转旁路、停机、电池低压、过载等。

  5、UPS干接点报警信号通过接点闭合进行远距离告警,接通远方的指示灯、电铃、继电器类执行单元,提示无市电、电池低压、机器故障等。


技术规格

(一)整流器输入输出参数
  1、整流器输入参数
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
标称容量(KW)816243248648096128160200240320400
单相输入最大电流(A)19385776114152190228304379475570760950
工作方式及原理在线式供电,静态旁路开关(无间断切换),双重转换技术,输出电源完全隔离
输入功率因素0.8/0.9(12脉冲)/0.97(加滤波器)
相数三相+N+G
标称电压380VAC±25%
标称频率50/60Hz±10%
输入电流谐波<5%
软启动0~100%5sec
2、整流器输出参数
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
最大输出电压(VDC)432V
微电脑设定充电电流6~30A(可调)
(二)电池
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
最大放电电流(A)28568511316922528233846157670084011201400
单组电池数量12V32节或2V192节
标称电池电压384VDC
浮充电压432VDC
充电电流6~30A(可调)
(三)逆变器
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
额定功率(KW)816243248648096128160200240320400
相数单相三相+N+G三相+N+G
标称电压220/380VAC±1%(稳态)380VAC±1%(稳态)
标称频率50/60Hz±0.5%(电池模式)
输出功率因素0.8/0.9
频率稳定度±0.5%(不同步时)
<±2%(与市电同步时)
波峰因数3:1
输出波形正弦波
总谐波失真线性负载<3%;非线性负载<5%
动态负载电压瞬变<14%
瞬间恢复时间<10ms
平衡负载电压<±1%;<15%(不平衡负载)
过载能力125%30min,150%1min,>150%300ms
逆变器效率(负载100% )>93%>96%
(四)旁路
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
相数单相或三相+N+G三相+N+G
标称电压380VAC±15%
标称频率50/60Hz±10%
转换时间0ms
(五)系统
型号10kVA20kVA30kVA40kVA60kVA80kVA100kVA120kVA160kVA200kVA250kVA300kVA400kVA500kVA
计算机通讯接口RS232,RS485,干接点,智能插槽
运行温度0~40℃
相对湿度0%~90%(无凝结)
运行高度(最大)<1000米(每增加100米功率下降1%,最高4000米)
冷却方式强制通风
噪声48~65dB53~68dB
MTBF30万小时
防护等级IP20
箱体颜色黑色(可选白色)
输入电缆底部/背部
易维护前面/上面/侧面
外形尺寸mm6857608008801050
3603606609001550/2250(12脉冲)
825990155016501900
参考重量(kg)1281752302803805506507008509001050150017001900
输入装置接线端子排
输出装置接线端子排


备注:可订制输出功率PF=0.9.

*以上参数有可能调整和改变,请以实物为准
