电池结构图例说明
1、电池槽、盖：优质的ABS合成树脂，电池安全性更高；
2、极板：高耐蚀性的多元铅钙合金板栅；
3、隔板：耐热耐酸性和抗氧化能力极好的超细玻璃纤维隔板，防止正、负极板短路，保留电解液，紧压迫极板表面，防止活性物质脱落，提高电池深循环寿命；
4、安全阀：防酸性能良好的安全阀，防止火花进入电池，防止酸雾从蓄电池中逸出。
5、密封胶：高效的封口剂和特殊结构的密封设计，确保电池不会出现漏液缺陷。
6、电池端子：为黄铜电镀铝基合金，耐腐蚀性能好，导电性能优良，强度高。电池端子为镶嵌式（内置式）端子，更易连接安装，电池性能更优良。
电池特性
■免维护
无需补液，无需均衡充电
■使用寿命长
25℃工作温度下，在最适宜的浮充条件下，其服务寿命可达12年以上。
■无漏液，无漏气
特殊的密封设计，绝不产生漏液，漏气现象。
■安全阀设计，使用安全
■能量密度高
能量输出功率大，内阻极小。
■自放电小
电池充足电后，在25℃下开路搁置3个月，容量仍能保持初始容量的90%以上。
应用领域
1、发电厂、变电所
2、电信、通讯行业
3、太阳能储能电池
4、UPS不间断电源
5、EPS应急电源
6、核电站、水电站
7、风力发电储能
8、微波中断站
9、铁路机车车辆
10、电动车
11、船舶、电动游艇、电动船
12、路灯及城市亮化工程
13、航标灯、信号灯
14、应急照明
15、煤矿防爆牵引
16、电瓶车、叉车
17、汽车起动、照明
18、防火、警报、安全系统
19、所有直流电源系统
20、所有交流直流逆变系统
规格型号
|
型号
|
额定电压（V）
|
标称容量（Ah）
|
外形尺寸（mm）
|
参考重量（Kg）
|
端子
类型
|
|
10小时率
|
1小时率
|
长度
|
宽度
|
槽高
|
总高
|
|
GFM-100
|
2
|
100
|
65
|
172
|
72
|
205
|
227
|
7.2
|
F10
|
|
GFM-200
|
2
|
200
|
130
|
173
|
111
|
329
|
365
|
14.0
|
F10
|
|
GFM-300
|
2
|
300
|
195
|
171
|
151
|
330
|
366
|
18.5
|
F10
|
|
GFM-400
|
2
|
400
|
260
|
211
|
176
|
329
|
367
|
25.0
|
F10
|
|
GFM-450
|
2
|
450
|
305
|
238
|
172
|
330
|
365
|
28.5
|
F10
|
|
GFM-600
|
2
|
600
|
390
|
241
|
172
|
330
|
365
|
30.5
|
F10
|
|
GFM-800
|
2
|
800
|
520
|
410
|
176
|
330
|
365
|
50.0
|
F10
|
|
GFM-1000
|
2
|
1000
|
650
|
475
|
175
|
328
|
365
|
61.0
|
F10
|
|
GFM-1500
|
2
|
1500
|
975
|
400
|
350
|
345
|
382
|
92.0
|
F10
|
|
GFM-2000
|
2
|
2000
|
1300
|
490
|
350
|
345
|
382
|
121
|
F10
|
|
GFM-3000
|
2
|
3000
|
1950
|
710
|
350
|
345
|
382
|
190
|
F10
|
注：1、10小时率终止电压1.80V；1小时率终止电压1.75V。.
2、长度、宽度、槽高公差为±1mm，总高公差为±2mm。
充放电特性
浮充电压与温度的关系图

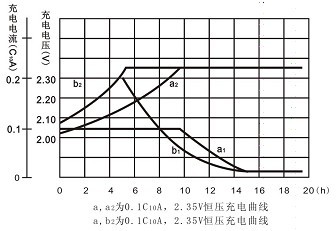

充电特性曲线图
充电电流与充电时间关系曲线图

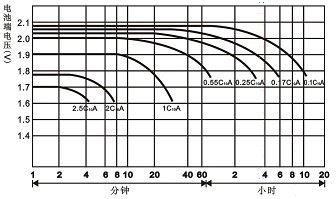

放电特性曲线图
自放电与温度关系曲线图

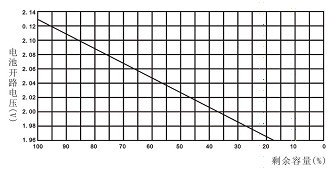

开路电压与剩余容量关系曲线

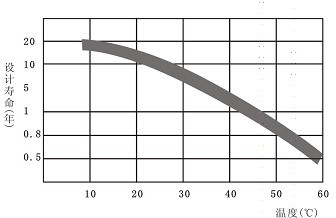

寿命特性曲线图
|
